A infraestrutura de rede moderna exige alta disponibilidade, escalabilidade e gerenciamento simplificado. Para atender a essas demandas, tecnologias como a Agregação de Link (LACP) e o GVRP (GARP VLAN Registration Protocol) tornaram-se pilares na configuração de switches de nível empresarial, incluindo os da Huawei. Este artigo explora como essas duas tecnologias são implementadas e configuradas nos switches Huawei, oferecendo um guia prático para otimizar o desempenho e a administração da sua rede.
Agregação de Link com LACP (Eth-Trunk)

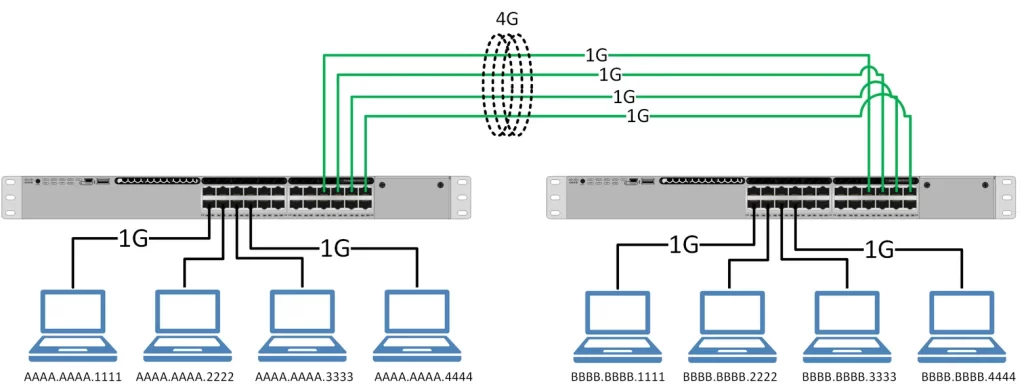

A Agregação de Link, conhecida nos switches Huawei como Eth-Trunk, é uma técnica que permite agrupar múltiplas interfaces físicas em uma única interface lógica. O principal benefício é o aumento da largura de banda e a garantia de redundância, pois o tráfego é distribuído entre os links membros. O Link Aggregation Control Protocol (LACP), padronizado pelo IEEE 802.3ad, é o mecanismo dinâmico que gerencia essa agregação.
Modos de Operação do Eth-Trunk
Os switches Huawei suportam dois modos principais de agregação de link:
- Modo de Balanceamento de Carga Manual (Manual Load Balancing Mode): Neste modo, todos os links membros estão ativos e o balanceamento de carga é realizado sem a negociação do LACP. A detecção de falhas é mais simples, mas não oferece a flexibilidade e a inteligência do LACP.
- Modo LACP (Static LACP Mode): Este modo utiliza o LACP para negociação. Ele permite que os dispositivos em ambas as extremidades do link agregado troquem LACPDUs (Link Aggregation Control Protocol Data Units) para determinar quais links se tornarão ativos e quais permanecerão em standby (backup).
O Processo de Seleção de Links Ativos no LACP
No modo LACP, a inteligência do protocolo garante que apenas um subconjunto de links, o qual atende aos requisitos de largura de banda e redundância, esteja ativo a qualquer momento. O processo de seleção envolve:
- Seleção do Actor: O dispositivo com a maior prioridade de sistema LACP ou o menor endereço MAC (em caso de empate na prioridade) é designado como o Actor. O Actor é o responsável por determinar quais links serão ativos.
- Seleção de Links Ativos: O Actor utiliza a prioridade de interface LACP para selecionar os links ativos. Interfaces com maior prioridade LACP são preferidas. Se as prioridades forem iguais, a interface com o menor número é selecionada. Os links que não são selecionados como ativos permanecem em estado de backup.
Funções Avançadas do LACP
| Função | Descrição | Benefício |
|---|---|---|
| LACP Preemption | Permite que uma interface de backup com prioridade mais alta substitua uma interface ativa de prioridade mais baixa, mesmo que a ativa não tenha falhado. | Garante que os links de maior capacidade ou preferenciais estejam sempre em uso, otimizando o desempenho. |
| LACP Preemption Delay | Define um tempo de espera antes que um link de backup se torne ativo após a recuperação de um link ativo. | Previne a instabilidade da rede causada por oscilações rápidas no estado do link. |
Exemplo de Configuração LACP (Eth-Trunk)
A configuração básica de um Eth-Trunk em modo LACP em um switch Huawei segue os seguintes passos:
# 1. Entrar na visualização do sistema
[HUAWEI] system-view
# 2. Criar o Eth-Trunk e definir o modo LACP (lacp-static)
[HUAWEI] interface Eth-Trunk 1
[HUAWEI-Eth-Trunk1] mode lacp-static
# 3. Adicionar interfaces físicas ao Eth-Trunk
[HUAWEI] interface GigabitEthernet0/0/1
[HUAWEI-GigabitEthernet0/0/1] eth-trunk 1
[HUAWEI] interface GigabitEthernet0/0/2
[HUAWEI-GigabitEthernet0/0/2] eth-trunk 1
# 4. (Opcional) Configurar a prioridade do sistema LACP (padrão é 32768)
[HUAWEI] lacp priority 10000GVRP (GARP VLAN Registration Protocol)
O GVRP é um protocolo de registro de VLANs (IEEE 802.1Q) que simplifica a administração de redes com múltiplas VLANs. Ele permite que os switches troquem informações sobre as VLANs configuradas em suas portas, garantindo que as VLANs necessárias sejam criadas e propagadas dinamicamente pela rede. Isso é crucial em ambientes onde a adição e remoção de VLANs é frequente.
Modos de Registro de Interface GVRP
O GVRP permite configurar o modo de registro de VLAN em cada interface, controlando como as VLANs são aprendidas e propagadas:
- Normal: A interface registra e propaga VLANs dinamicamente.
- Fixed: Apenas VLANs configuradas manualmente são permitidas na interface.
- Forbidden: Nenhuma VLAN é permitida na interface.
Exemplo de Configuração GVRP
A configuração do GVRP em um switch Huawei envolve a habilitação global do protocolo e a configuração das interfaces em modo Trunk:
# 1. Entrar na visualização do sistema
[HUAWEI] system-view
# 3. Habilitar o GVRP globalmente
[HUAWEI] gvrp
# 4. Entrar na visualização da interface e configurar como Trunk
[HUAWEI] interface GigabitEthernet0/0/1
[HUAWEI-GigabitEthernet0/0/1] port link-type trunk
[HUAWEI-GigabitEthernet0/0/1] port trunk allow-pass vlan all
# 5. Habilitar o GVRP na interface
[HUAWEI-GigabitEthernet0/0/1] gvrp
# 6. (Opcional) Configurar o modo de registro da interface (padrão é normal)
[HUAWEI-GigabitEthernet0/0/1] gvrp registration normal
# Exemplo de configuração com registro fixo (Fixed), no qual somente serão permitidos a passagem e o anúncio das VLANs definidas manualmente (de forma estática).
# [HUAWEI-GigabitEthernet0/0/1] gvrp registration fixedCasos de Uso e Sinergia
A combinação de LACP e GVRP em switches Huawei oferece uma solução robusta para redes empresariais:
- LACP (Eth-Trunk): É indispensável para conexões de alta velocidade entre switches (uplinks) e para a conexão de servidores de alto tráfego. Ele garante que a falha de um único cabo não interrompa a comunicação, mantendo a conectividade através dos links restantes.
- GVRP: É a ferramenta ideal para ambientes com constante movimentação de usuários ou mudanças de requisitos de rede. Ao automatizar a distribuição de VLANs, ele reduz a complexidade da configuração manual, minimizando erros e o tempo de inatividade.
Ao dominar a configuração do Eth-Trunk em modo LACP e a implementação do GVRP, os administradores de rede podem construir infraestruturas mais resilientes, rápidas e fáceis de gerenciar, aproveitando ao máximo os recursos dos switches Huawei.
Conclusão
A Agregação de Link (LACP) e o GVRP são tecnologias fundamentais para a construção de redes empresariais robustas e eficientes com switches Huawei. O LACP, através do recurso Eth-Trunk, resolve o desafio da largura de banda e da redundância de forma inteligente, garantindo que a comunicação crítica da rede seja mantida mesmo em caso de falha de um link físico. Por sua vez, o GVRP simplifica drasticamente a gestão de VLANs em ambientes dinâmicos, automatizando a propagação de informações de VLAN e reduzindo a probabilidade de erros de configuração manual.
A sinergia entre essas duas tecnologias permite que os administradores de rede criem uma infraestrutura que não é apenas de alto desempenho e altamente disponível, mas também fácil de gerenciar e adaptar a novas demandas. Dominar a configuração do Eth-Trunk em modo LACP e a implementação do GVRP é um passo crucial para maximizar o potencial dos switches Huawei e garantir a resiliência e a escalabilidade da rede.
