O Virtual Router Platform (VRP) é o sistema operacional de rede unificado desenvolvido pela Huawei, utilizado em sua vasta gama de equipamentos, incluindo roteadores e switches. O VRP é a base para a implementação de diversas funcionalidades de rede, sendo a segmentação de redes por meio de VLANs (Virtual Local Area Networks) uma das mais cruciais para a otimização de desempenho, segurança e gerenciamento em infraestruturas corporativas. Este artigo técnico visa detalhar os conceitos e a configuração prática de LAN, VLAN, PVID e, fundamentalmente, o roteamento Inter-VLAN em switches Huawei que operam com o VRP.
Aprofunde seu conhecimento em redes explorando três conteúdos essenciais para quem busca dominar infraestrutura moderna:
No primeiro artigo “Huawei e a Versatile Routing Platform (VRP): A Espinha Dorsal da Inovação em Data Centers“, você entende como a plataforma Huawei VRP sustenta data centers inovadores.
No segundo artigo “Comandos Básicos Huawei VRP: Guia Essencial para Configuração e Diagnóstico“, aprende os comandos fundamentais para configurar e diagnosticar dispositivos Huawei com eficiência.
No terceiro artigo “Desvendando o Switch de Redes: O Coração da Comunicação Local“, desvenda o papel crítico dos switches na comunicação local.
Leia os artigos e fortaleça sua base técnica com conceitos indispensáveis para qualquer profissional de redes.
Conceitos Fundamentais: LAN, VLAN e PVID em Switches Huawei
O Papel da LAN e a Necessidade de Segmentação

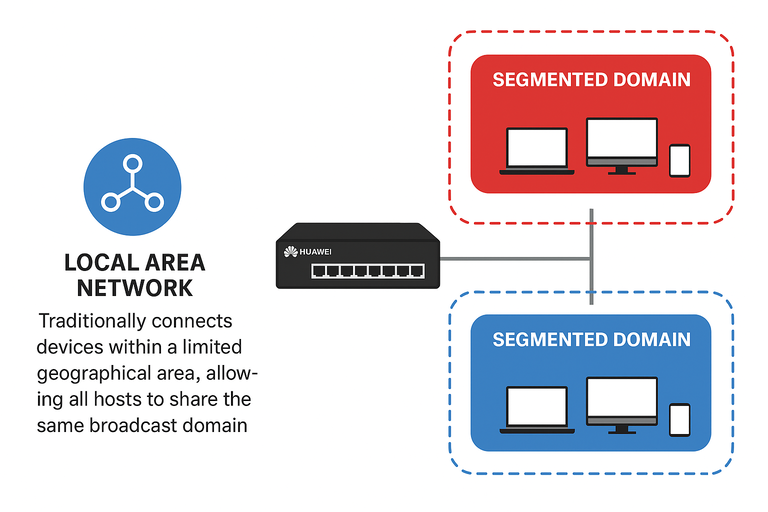

Uma Local Area Network (LAN) tradicionalmente conecta dispositivos em uma área geográfica limitada, permitindo que todos os hosts compartilhem o mesmo domínio de broadcast. Em redes de grande porte, um único domínio de broadcast pode levar a problemas de desempenho devido ao excesso de tráfego de broadcast e a vulnerabilidades de segurança, pois todos os dispositivos podem “ouvir” o tráfego uns dos outros. A segmentação se torna, portanto, essencial para dividir a LAN em domínios menores e mais gerenciáveis.
VLANs (Virtual Local Area Networks): Definição e Benefícios
A VLAN é uma tecnologia que permite agrupar logicamente dispositivos de rede, independentemente de sua localização física, criando múltiplos domínios de broadcast dentro de um único switch ou em uma rede distribuída. Os principais benefícios da implementação de VLANs incluem:
| Benefício | Descrição |
| Segurança | O tráfego é isolado entre VLANs, impedindo que usuários de uma VLAN acessem dados de outra sem um dispositivo de Roteamento (Camada 3). |
| Gerenciamento | Facilita a aplicação de políticas de segurança e Qualidade de Serviço (QoS) por grupo de usuários ou função. |
| Desempenho | Reduz o tamanho dos domínios de broadcast, diminuindo o tráfego desnecessário e melhorando a eficiência da rede. |
| Flexibilidade | Permite realocar usuários logicamente sem a necessidade de reconfiguração física da infraestrutura de cabeamento. |
PVID (Port VLAN ID): O Conceito de VLAN Padrão
O PVID (Port VLAN ID), também conhecido como VLAN nativa em outras plataformas, é a VLAN padrão associada a uma porta de switch. Ele desempenha um papel crucial no tratamento de frames não-etiquetados (sem tag 802.1Q) que chegam à porta:
- Entrada: Quando um frame não-etiquetado chega a uma porta, o switch atribui a ele a tag da VLAN especificada pelo PVID daquela porta.
- Saída: Em portas configuradas como Access ou Trunk (para a VLAN nativa), o frame é removido de sua tag (destagged) antes de ser enviado, permitindo a comunicação com dispositivos finais que não entendem o padrão 802.1Q.
Em switches Huawei, o PVID padrão de todas as portas é a VLAN 1.
Configuração Básica de VLAN no Huawei VRP
A configuração de VLANs no VRP envolve a criação das VLANs e a definição do modo de operação das portas do switch.
Criação de VLANs
Para criar uma ou mais VLANs, utiliza-se o modo de visualização do sistema (system-view):
<Huawei> system-view
[Huawei] vlan 10
[Huawei-vlan10] description Vendas
[Huawei-vlan10] quit
[Huawei] vlan batch 20 30 40
O comando “
vlan batch"no Huawei VRP é usado para criar múltiplas VLANs de uma só vez.
Modos de Porta (Access, Trunk e Hybrid)
O VRP suporta três modos principais de porta, que definem como os frames são tratados:
| Modo de Porta | Uso Principal | Tratamento de Tags | Comando VRP |
| Access | Conexão com dispositivos finais (PCs, Servidores). | A porta pertence a apenas uma VLAN. Frames de saída são sempre untagged. | port link-type access |
| Trunk | Conexão entre switches ou com roteadores (para Router-on-a-Stick). | Permite múltiplas VLANs. Apenas a VLAN nativa (PVID) é untagged na saída. | port link-type trunk |
| Hybrid | Combinação de Access e Trunk. Permite definir quais VLANs são tagged ou untagged individualmente. | Mais flexível. Usado em cenários específicos, como conexões com Access Points. | port link-type hybrid |
Atribuição de Portas e Configuração de PVID
A atribuição de portas e a configuração do PVID dependem do modo de porta.
Porta Access (Exemplo: Interface GigabitEthernet 0/0/1 para VLAN 10)
[Huawei] interface gigabitethernet 0/0/1
[Huawei-GigabitEthernet0/0/1] port link-type access
[Huawei-GigabitEthernet0/0/1] port default vlan 10
[Huawei-GigabitEthernet0/0/1] quit
Porta Trunk (Exemplo: Interface GigabitEthernet 0/0/2 para VLANs 10, 20, 30)
Em portas Trunk, o comando port trunk allow-pass vlan especifica quais VLANs podem atravessar o link. O PVID (VLAN nativa) é configurado separadamente.
[Huawei] interface gigabitethernet 0/0/2
[Huawei-GigabitEthernet0/0/2] port link-type trunk
[Huawei-GigabitEthernet0/0/2] port trunk allow-pass vlan 10 20 30
# Exemplo de PVID diferente de 1″
[Huawei-GigabitEthernet0/0/2] port trunk pvid vlan 10
[Huawei-GigabitEthernet0/0/2] quit
Roteamento Inter-VLAN (Inter-VLAN Routing)
O que é Roteamento Inter-VLAN
O Roteamento Inter-VLAN é o processo que permite a comunicação entre diferentes VLANs. Como as VLANs criam domínios de broadcast separados (e, idealmente, sub-redes IP separadas), um dispositivo de Camada 3 (um roteador ou um switch L3) é necessário para encaminhar o tráfego entre elas. Em switches Huawei L3, isso é realizado através das Interfaces VLANIF.
Configuração de Interface VLANIF (SVI)
Uma Interface VLANIF é uma interface lógica de Camada 3 associada a uma VLAN específica. Ela atua como o gateway padrão para todos os dispositivos pertencentes àquela VLAN.
Passos de Configuração:
- Crie a VLAN (se ainda não o fez).
- Crie a interface VLANIF correspondente.
- Atribua um endereço IP à interface VLANIF.
Exemplo de Configuração (VLAN 10 e VLAN 20):
| VLAN | Sub-rede | Gateway (VLANIF IP) |
| 10 | 192.168.10.0/24 | 192.168.10.1 |
| 20 | 192.168.20.0/24 | 192.168.20.1 |
# Configuração para VLAN 10
[Huawei] interface vlanif 10
[Huawei-Vlanif10] ip address 192.168.10.1 255.255.255.0
[Huawei-Vlanif10] quit
# Configuração para VLAN 20
[Huawei] interface vlanif 20
[Huawei-Vlanif20] ip address 192.168.20.1 255.255.255.0
[Huawei-Vlanif20] quit
[Huawei] quit
#Comando “save” para gravar as configurações na memória.
<Huawei> save
Com esta configuração, o switch L3 agora pode rotear pacotes entre a sub-rede 192.168.10.0/24 e a 192.168.20.0/24.
Conclusão: LAN, VLANs e PVID na Arquitetura Huawei
A correta implementação de Lan, VLANs, PVID e Roteamento Inter-VLAN em switches Huawei com VRP é fundamental para a construção de redes robustas, seguras e de alto desempenho. Ao dominar os comandos VRP para configurar portas Access e Trunk e utilizar as interfaces VLANIF como gateways de Camada 3, o administrador de rede garante a segmentação lógica e a comunicação eficiente entre os diferentes grupos de trabalho da organização.
