O Spanning Tree Protocol (STP) é um protocolo fundamental em redes de Camada 2, projetado para prevenir a formação de loops de rede que podem levar a tempestades de broadcast e instabilidade operacional. Em ambientes que utilizam switches Huawei, o STP evoluiu para diversas variações, cada uma oferecendo melhorias significativas em termos de velocidade de convergência e capacidade de balanceamento de carga.
Este artigo técnico explora as variações do STP suportadas pelos switches Huawei — STP, RSTP, MSTP e VBST — detalhando seus conceitos e fornecendo um guia prático de configuração, com foco no Multiple Spanning Tree Protocol (MSTP), a solução mais robusta para redes modernas.
Variações do Spanning Tree Protocol na Huawei
Os switches Huawei suportam quatro modos principais de operação do Spanning Tree Protocol, que podem ser selecionados através do comando stp mode { stp | rstp | mstp | vbst }.
STP (Spanning Tree Protocol – IEEE 802.1D)
O STP original é o padrão que estabelece uma única árvore de abrangência para toda a rede, bloqueando links redundantes para garantir uma topologia livre de loops. Sua principal limitação é a lenta convergência, que pode levar de 30 a 50 segundos para restaurar a conectividade após uma falha de link.
RSTP (Rapid Spanning Tree Protocol – IEEE 802.1w)
O RSTP é uma evolução do STP que introduz mecanismos para acelerar drasticamente a convergência. Ele pode restaurar a conectividade em milissegundos, tornando-o adequado para redes que exigem alta disponibilidade. No entanto, assim como o STP, ele ainda utiliza uma única árvore de abrangência para todas as VLANs, o que impede o balanceamento de carga de tráfego por VLANs em links redundantes.
MSTP (Multiple Spanning Tree Protocol – IEEE 802.1s)
O MSTP é o protocolo mais recomendado para redes empresariais complexas. Ele combina a rápida convergência do RSTP com a capacidade de balanceamento de carga por VLANs. O MSTP divide a rede em Regiões MST, e dentro de cada região, ele permite a criação de múltiplas Instâncias de Spanning Tree (MSTIs). Cada MSTI pode agrupar um conjunto de VLANs, permitindo que diferentes VLANs utilizem caminhos lógicos distintos, otimizando o uso de links redundantes.

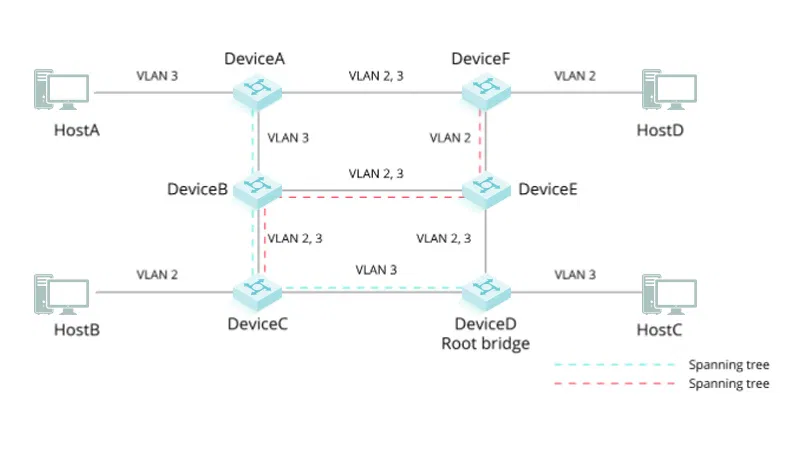

VBST (VLAN-Based Spanning Tree)
O VBST é um protocolo proprietário da Huawei que cria uma instância de STP ou RSTP para cada VLAN individualmente. Seu uso é primariamente destinado à interoperação com redes que utilizam o padrão PVST/PVST+ da Cisco, garantindo a compatibilidade entre diferentes fornecedores.
A tabela a seguir resume as características comparativas das variações do protocolo:
| Protocolo | Padrão | Convergência | Balanceamento de Carga | Cenário de Uso |
|---|---|---|---|---|
| STP | 802.1D | Lenta | Não | Redes legadas ou muito simples |
| RSTP | 802.1w | Rápida | Não | Redes pequenas sem necessidade de balanceamento por VLAN |
| MSTP | 802.1s | Rápida | Sim (por MSTI) | Redes complexas com balanceamento de carga e alta disponibilidade |
| VBST | Proprietário | Rápida | Sim (por VLAN) | Interoperação com PVST/PVST+ |
Descubra como o STP IEEE 802.1D garante estabilidade, redundância e desempenho em redes profissionais — clique e aprofunde-se no guia completo de configuração e conceitos “STP IEEE 802.1D em Switches Huawei: Guia Completo de Configuração e Conceitos“.
Configuração Detalhada do MSTP em Switches Huawei
A configuração do MSTP é crucial para garantir a estabilidade e o desempenho em redes Huawei. O processo envolve a definição da região MST, o mapeamento de VLANs para MSTIs e a configuração das Root Bridges.
Configuração da Região MST em Switches Huawei
Para que os switches participem da mesma região MST, eles devem ter o mesmo nome de região, nível de revisão e mapeamento de VLANs para MSTIs.
# 1. Entrar na visualização do sistema
<HUAWEI> system-view
# 2. Entrar na visualização de configuração da região STP
[HUAWEI] stp region-configuration
# 3. Configurar o nome da região e o nível de revisão
[HUAWEI-mst-region] region-name RG_CORE
[HUAWEI-mst-region] revision-level 1
# 4. Mapear VLANs para MSTIs (MSTI 0 é a Common and Internal Spanning Tree - CIST/IST)
[HUAWEI-mst-region] instance 1 vlan 10 to 20
[HUAWEI-mst-region] instance 2 vlan 30 to 40
# 5. Ativar a configuração da região
[HUAWEI-mst-region] active region-configuration
[HUAWEI-mst-region] quitConfiguração da Root Bridge
A prioridade da Bridge (ponte) determina qual switch será a Root Bridge (ponte raiz) para uma MSTI específica. Para balanceamento de carga, diferentes switches devem ser definidos como Root Bridge primária para diferentes MSTIs.
# Configurar SwitchA como Root Bridge primária para MSTI 1
[SwitchA] stp instance 1 root primary
# Configurar SwitchB como Root Bridge secundária para MSTI 1 (backup)
[SwitchB] stp instance 1 root secondary
# Configurar SwitchB como Root Bridge primária para MSTI 2 (balanceamento de carga)
[SwitchB] stp instance 2 root primary
# Configurar SwitchA como Root Bridge secundária para MSTI 2
[SwitchA] stp instance 2 root secondaryNota: O comando
stp instance <instance-id> priority <value>também pode ser usado, onde o valor é um múltiplo de 4096.
Configuração de Portas e Proteções
Porta de Borda (Edge Port)
Portas conectadas a dispositivos finais (PCs, servidores) devem ser configuradas como portas de borda para transicionar imediatamente para o estado Forwarding.
[HUAWEI] interface gigabitethernet 0/0/1
[HUAWEI-GigabitEthernet0/0/1] stp edged-port enableProteção de BPDU (BPDU Protection)
Essa proteção desabilita uma porta de borda se ela receber um BPDU inesperado, prevenindo a introdução de loops acidentais na rede.
[HUAWEI] stp bpdu-protectionProteção de Raiz (Root Protection)
Protege a Root Bridge de ser substituída por um switch de prioridade mais alta em outra parte da rede, garantindo que a topologia planejada seja mantida.
[HUAWEI] interface gigabitethernet 0/0/2
[HUAWEI-GigabitEthernet0/0/2] stp root-protectionHabilitação Global do MSTP
Após todas as configurações de região e prioridade, o MSTP deve ser habilitado globalmente.
[HUAWEI] stp enableComandos de Verificação Essenciais STP em Switches Huawei
A verificação é uma etapa crítica para confirmar se o STP está operando conforme o esperado e se a topologia está livre de loops.
| Comando | Descrição |
|---|---|
display stp | Exibe o status global do STP, incluindo o modo de operação e a Root Bridge para a CIST. |
display stp brief | Exibe um resumo do status das portas e das MSTIs. |
display stp region-configuration | Exibe a configuração da região MST, incluindo o mapeamento de VLANs para MSTIs. |
display stp instance <instance-id> | Exibe detalhes da topologia para uma MSTI específica. |
Conclusão sobre o STP em Switches Huawei
O Spanning Tree Protocol, em suas diversas formas, é indispensável para a criação de redes de Camada 2 resilientes. Em switches Huawei, o MSTP se destaca como a escolha ideal, oferecendo a convergência rápida necessária para a alta disponibilidade e a flexibilidade de balanceamento de carga por VLANs. O domínio da configuração do MSTP, incluindo a definição de regiões, prioridades e proteções de porta, é essencial para qualquer profissional que busque otimizar e manter a estabilidade de uma infraestrutura de rede Huawei.
Confira o artigo “Agregação de Link (LACP) e GVRP em Switches Huawei: Otimizando a Infraestrutura de Rede” e descubra como essas tecnologias podem elevar a disponibilidade, simplificar o gerenciamento e maximizar o desempenho da sua rede.
Conheça o blog EMNews e fique por dentro das últimas novidades, análises e tendências do mundo da tecnologia e telecomunicações!
Conecte-se com a EM News e tenha acesso às principais novidades, soluções estratégicas e conteúdos técnicos exclusivos. Escolha o canal ideal para você e fique sempre à frente do mercado!
📸 Instagram – @emnews_telecom
💬 WhatsApp | Huawei – https://whatsapp.com/channel/0029Vb6iKAA8KMqp3p5fLI2u
💼 LinkedIn – www.linkedin.com/in/ewerton-morais
Garanta já a performance e a confiabilidade que sua rede merece: clique em um dos links de Switches Huawei no Mercado Livre e faça sua compra com segurança, rapidez e a confiança de uma indicação profissional.
| Image | Produto | Especificações | Compra |

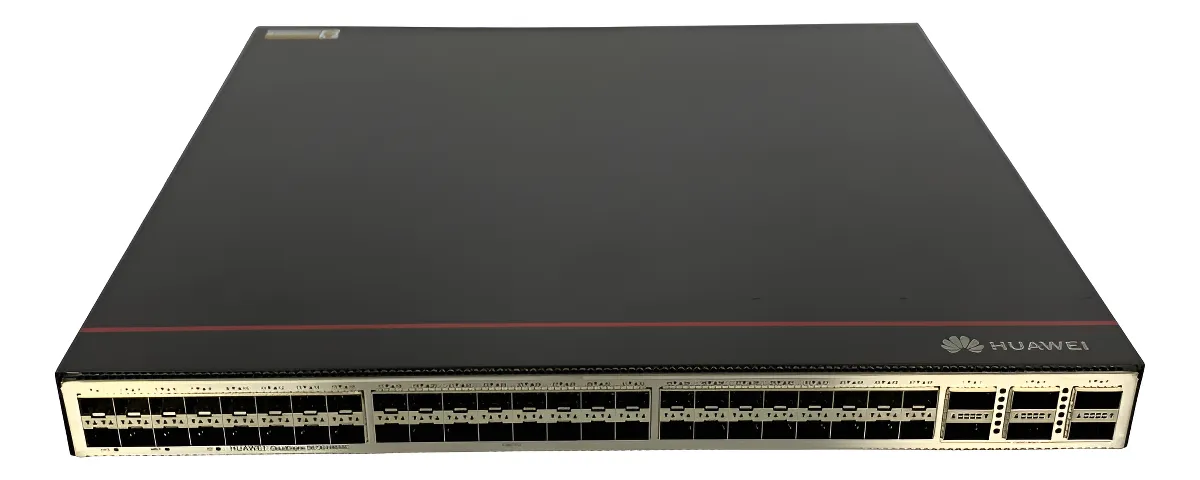

 | S6730-H48X6C | 48 portas 10G SFP+, 6 portas 40/100* G QSFP28 | |
